基于核酸等温扩增的病原微生物微流控检测技术

何祥鹏,邹秉杰,齐谢敏,陈杉,陆妍,黄青,周国华

Methods of isothermal nucleic acid amplification-based microfluidic chips for pathogen microorganism detection

He Xiangpeng,Zou Bingjie,Qi Xiemin,Chen Shan,Lu Yan,Huang Qing,Zhou Guohua

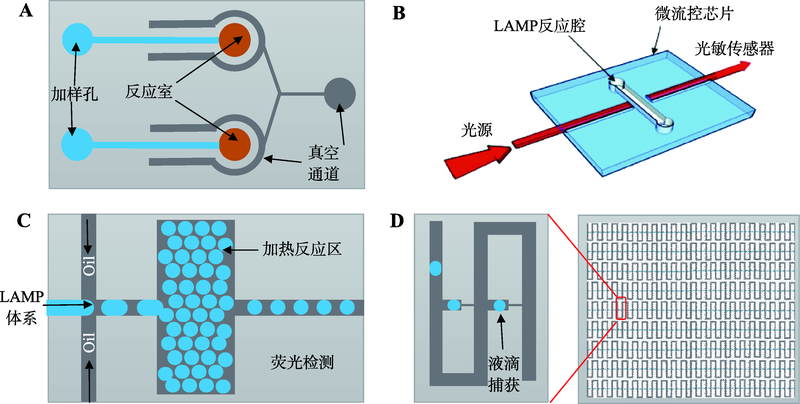

图4 LAMP微流控芯片 A：真空自动进样LAMP芯片,由于反应单元外侧被真空通道包围且PDMS具有透气性,因此反应室内的空气进入到真空通道中而形成负压,进而将加样孔内的样本吸入到反应单元内部;B：比浊法LAMP微流控芯片,根据LAMP在反应过程中产生焦磷酸镁沉淀的原理,可以通过检测LAMP反应室内透光率的变化而判断LAMP反应是否进行;C：十字型液滴生成LAMP芯片,LAMP体系经芯片十字星通道生成微液滴,并在芯片内完成LAMP反应。之后在液滴流出的过程进行荧光检测,通过对阳性液滴的统计进行绝对定量;D：可捕获液滴LAMP芯片,在S型通道之间设置捕获井,使生成的液滴被捕获,最终形成规则的液滴阵列,可直接对芯片进行荧光成像分析。参考文献[11,29,37]修改绘制。

Fig. 4 LAMP microfluidic chip
