HOXD基因簇内一系列CTCF位点反转揭示绝缘子功能

何象龙, 李金环, 吴强

Combinatorial CRISPR inversions of CTCF sites in HOXD cluster reveal complex insulator function

He Xianglong, Li Jinhuan, Wu Qiang

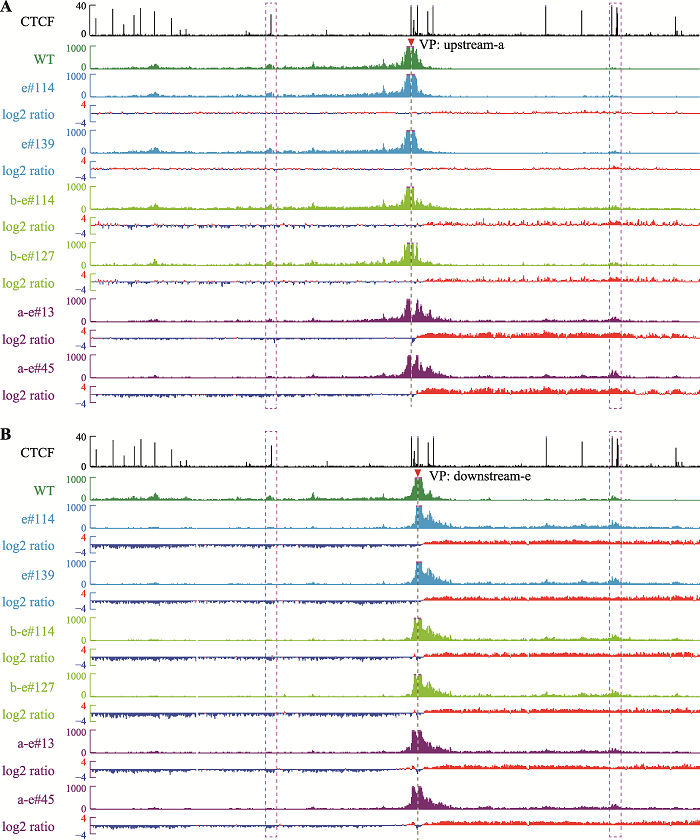

图4 从反转位点附近观察CBS反转后局部三维基因组构象变化 A：以upstream-a为观测点,在CBS e反转细胞中观测点与两侧远距离DNA相互作用无明显变化,在CBS b-e反转细胞中观测点与CS38的远距离DNA相互作用增强,在CBS a-e反转细胞中观测点与CS38相互作用明显增强,伴随着与Island5的远距离DNA相互作用减弱。B：以downstream-e为观测点,在三种包含CBS e反转的细胞株中,观测点与CS38的染色质相互作用均增强,伴随着与Island5染色质相互作用减弱。

Fig. 4 Alterations of the local 3D chromatin structure observed from viewpoints near the inverted CBS
